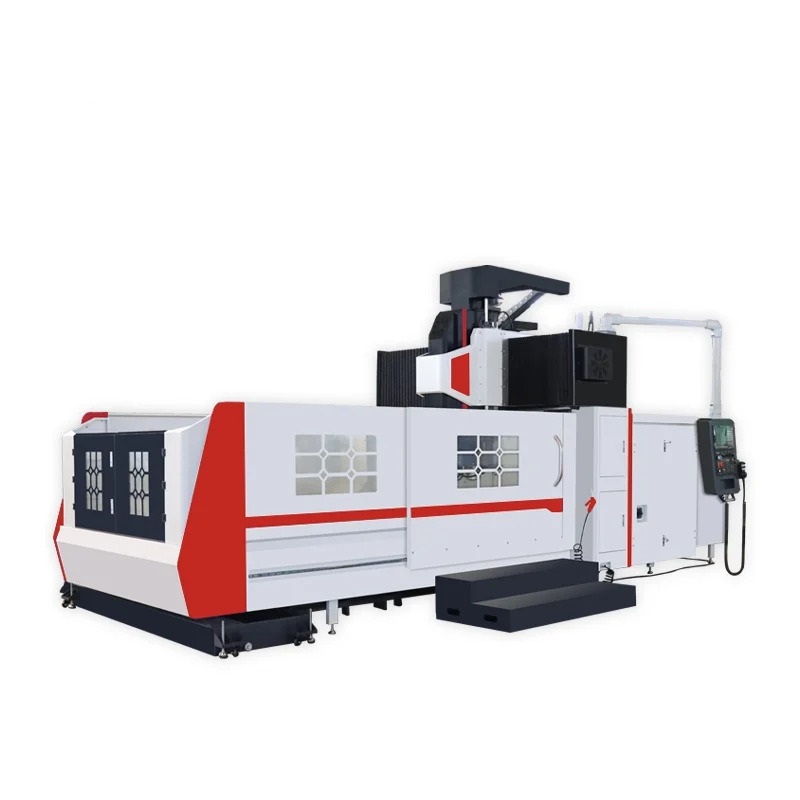

Trung tâm gia công CNC giàn 5 trục

Mô tả

Trung tâm gia công CNC giàn 5 trục là dòng máy gia công có kết cấu giàn chắc chắn, được phát triển nhằm đáp ứng nhu cầu xử lý các chi tiết cơ khí và khuôn có kích thước lớn. Thiết kế máy hướng đến độ ổn định cao, không gian gia công rộng và khả năng thực hiện nhiều nguyên công trên cùng một thiết bị.

Với cấu hình phù hợp, trung tâm gia công CNC giàn 5 trục có thể thực hiện từ gia công thô đến gia công tinh. Máy hỗ trợ nhiều công đoạn như phay, khoan, taro ren và doa, giúp giảm số lần gá đặt phôi trong quá trình sản xuất.

Ưu điểm

Kết cấu giàn chắc chắn

Trung tâm gia công CNC giàn 5 trục được thiết kế với kết cấu giàn có độ cứng vững cao. Bàn máy có kích thước 2.200 × 1.300 mm, tạo không gian thuận tiện để gá đặt các phôi và chi tiết có kích thước lớn.

Chiều rộng giàn đạt 1.650 mm, kết hợp với tải trọng bàn tối đa khoảng 3.000 kg. Cấu hình này giúp trung tâm gia công CNC giàn 5 trục đáp ứng tốt các công việc gia công khuôn và chi tiết cơ khí nặng.

Hành trình gia công rộng

Hành trình trục X của trung tâm gia công CNC giàn 5 trục đạt 2.000 mm, trục Y đạt 1.600 mm và trục Z đạt 1.000 mm. Khoảng hành trình này cho phép máy xử lý nhiều loại chi tiết có kích thước khác nhau.

Khoảng cách từ mặt đầu trục chính đến mặt bàn nằm trong khoảng 100–800 mm khi sử dụng cấu hình BT40. Nhờ đó, người vận hành có thể linh hoạt lựa chọn vị trí gá đặt và dao cụ phù hợp với từng nguyên công.

Tốc độ di chuyển nhanh

Trung tâm gia công CNC giàn 5 trục có tốc độ chạy nhanh 20 m/phút trên cả ba trục X, Y và Z. Tốc độ này hỗ trợ rút ngắn thời gian di chuyển giữa các vị trí gia công.

Tốc độ chạy dao cắt nằm trong khoảng 1–10 m/phút. Việc kết hợp giữa tốc độ chạy nhanh và tốc độ cắt phù hợp giúp quá trình gia công diễn ra linh hoạt hơn.

Trục chính công suất cao

Máy được trang bị động cơ trục chính công suất 22 kW và tốc độ quay tối đa 8.000 vòng/phút. Trục chính sử dụng côn BT40, phù hợp với nhiều loại dao cụ được sử dụng trong gia công cơ khí CNC.

Cấu hình này giúp trung tâm gia công CNC giàn 5 trục thực hiện hiệu quả nhiều nguyên công từ gia công thô đến gia công tinh. Khả năng làm việc với nhiều loại dao cũng giúp mở rộng phạm vi ứng dụng của máy.

Độ chính xác cao

Theo thông số kỹ thuật được cung cấp, trung tâm gia công CNC giàn 5 trục có độ chính xác định vị theo tiêu chuẩn JIS là ±0,005 mm/300 mm. Độ chính xác lặp lại cũng đạt ±0,005 mm.

Các thông số này hỗ trợ máy đáp ứng những yêu cầu gia công cần độ chính xác ổn định. Đây là yếu tố quan trọng khi máy được sử dụng trong chế tạo khuôn và các chi tiết cơ khí chính xác.

Hệ thống vít me và dẫn động

Ba trục của trung tâm gia công CNC giàn 5 trục sử dụng vít me được mài cấp chính xác C3. Thông số trong tài liệu gốc là 5012/5012/5012.

Cấu hình vít me này hỗ trợ chuyển động chính xác của các trục X, Y và Z. Khi kết hợp với hệ thống điều khiển CNC, máy có thể thực hiện các chuyển động gia công theo chương trình được thiết lập.

Thông số kỹ thuật sản phẩm

Thông số	Đơn vị	Giá trị
Hành trình trục X	mm	2.000
Hành trình trục Y	mm	1.600
Hành trình trục Z	mm	1.000
Khoảng cách từ mặt đầu trục chính đến mặt bàn	mm	100–800
Điều kiện trục chính	–	BT40
Chiều rộng giàn	mm	1.650
Tốc độ chạy nhanh trục X	m/phút	20
Tốc độ chạy nhanh trục Y	m/phút	20
Tốc độ chạy nhanh trục Z	m/phút	20
Tốc độ chạy dao cắt	m/phút	1–10
Vít me 3 trục, cấp C3	–	5012/5012/5012
Kích thước bàn máy	mm	2.200 × 1.300
Công suất động cơ trục chính	kW	22
Tải trọng bàn máy tối đa	kg	3.000
Rãnh T	mm	7 × 22 × 165
Cấu hình trục chính tiêu chuẩn	–	Dạng đai, BT40-150
Tốc độ quay trục chính tối đa	vòng/phút	8.000
Côn lỗ trục chính	–	BT40
Độ chính xác định vị theo JIS	mm	±0,005/300
Độ chính xác lặp lại theo JIS	mm	±0,005
Khối lượng máy	kg	Khoảng 22.000
Kích thước tổng thể	mm	Khoảng 5.600 × 3.300 × 2.900

Các thông số trên cho thấy trung tâm gia công CNC giàn 5 trục có kích thước máy lớn, bàn làm việc rộng và khả năng chịu tải đáng kể. Với khối lượng máy khoảng 22 tấn, kết cấu thiết bị phù hợp với các môi trường gia công cơ khí cần độ ổn định cao.

Ứng dụng

Trung tâm gia công CNC giàn 5 trục phù hợp với các xưởng cơ khí và doanh nghiệp sản xuất khuôn cần thực hiện nhiều công đoạn trên những chi tiết có kích thước lớn. Máy có thể đáp ứng quy trình từ gia công thô đến hoàn thiện bề mặt.

Các ứng dụng tiêu biểu của trung tâm gia công CNC giàn 5 trục gồm:

• Gia công khuôn mẫu: Phù hợp với khuôn có kích thước lớn, yêu cầu gia công nhiều bề mặt và độ chính xác cao.
• Gia công cơ khí: Sử dụng để xử lý các chi tiết máy, bệ máy, kết cấu và linh kiện cơ khí có kích thước lớn.
• Gia công phay: Thực hiện các nguyên công phay thô, phay tinh và tạo hình theo chương trình CNC.
• Khoan và doa: Hỗ trợ tạo lỗ, mở rộng lỗ và doa hoàn thiện theo yêu cầu kỹ thuật.
• Taro ren: Có thể thực hiện gia công ren trên các vị trí được lập trình sẵn.
• Gia công khuôn phức tạp: Cấu hình máy phù hợp với các chi tiết cần nhiều nguyên công và hạn chế số lần gá đặt.
• Sản xuất cơ khí chính xác: Đáp ứng nhu cầu gia công các chi tiết cần độ chính xác định vị và độ lặp lại ổn định.

Nhờ hành trình X/Y/Z lớn, bàn máy rộng và trục chính 22 kW, trung tâm gia công CNC giàn 5 trục có thể đáp ứng nhiều yêu cầu trong lĩnh vực chế tạo máy và sản xuất khuôn.

=>> Xem thêm sản phẩm thiết bị thực phẩm công nghiệp tại website

Trung tâm gia công CNC giàn 5 trục sở hữu kết cấu giàn chắc chắn, không gian làm việc rộng và khả năng chịu tải cao. Máy có hành trình X 2.000 mm, Y 1.600 mm, Z 1.000 mm cùng trục chính BT40 công suất 22 kW.

Với khả năng thực hiện phay, khoan, doa và taro, trung tâm gia công CNC giàn 5 trục phù hợp cho các doanh nghiệp cần gia công khuôn và chi tiết cơ khí có kích thước lớn. Cấu hình máy cũng hỗ trợ chuyển đổi linh hoạt giữa gia công thô và gia công tinh.
